KTG 유압 액슬 트레일러는 어떻게 무거운 운송을 지원합니까?

대형 트레일러란 무엇이며 언제 필요합니까?

에이 헤비듀티 트레일러 가장 까다로운 산업 운송 프로젝트를 위해 수만 톤에 달하는 특수 구성을 통해 일반적으로 40톤 이상의 탑재량으로 정의되는 표준 상업용 화물 트레일러의 용량을 초과하는 하중을 운반하도록 설계된 견인 또는 자체 추진 운송 플랫폼입니다. 대형 트레일러는 모든 주요 산업 경제 전반에 걸쳐 대규모 인프라 건설, 석유 및 가스 프로젝트 실행, 발전 설치, 조선소 운영, 교량 교체, 광산 장비 재배치를 위한 필수적인 요소입니다.

대형 운송에 사용되는 트레일러의 세 가지 기본 범주는 기존 견인식 트레일러(고정 연결 지점에서 원동기에 의해 당겨짐), 유압 플랫폼 트레일러(노면에 관계없이 하중을 균등화하는 개별적으로 제어되는 유압 서스펜션 축 포함), 자체 추진 모듈식 운송 장치(SPMT)로, 외부 트랙터와 독립적으로 작동할 수 있는 모듈식 플랫폼에 자체 동력과 조향 장치가 통합되어 있습니다. 각 유형은 서로 다른 부하 특성, 현장 접근 조건 및 운영 요구 사항을 제공하며, 둘 중 하나를 잘못 선택하면 안전하지 않은 운송이 발생하거나 작업에 필요하지 않은 용량에 상당한 초과 지출이 발생합니다.

중동 및 전 세계의 구매자, 프로젝트 관리자 및 물류 엔지니어의 경우, KTG-3, KTG-4, KTG-5 및 KTG-6 시리즈와 같은 유압 액슬 라인 트레일러의 특정 성능 매개변수를 이해하는 것은 적재 중량, 액슬 하중 및 도로 분류에 따라 공공 및 민간 인프라에서 운송할 수 있는 화물의 법적 및 실제적 한계가 모두 결정되는 중량물 운송 계약의 올바른 장비 사양에 필수적입니다.

세 가지 유형의 트레일러는 무엇입니까: 대형 운송에 대한 분류 프레임워크

중량물 및 특수 운송의 맥락에서 세 가지 유형의 트레일러가 무엇인지 이해하면 장비 선택을 위한 필수 프레임워크가 제공됩니다. 산업 분류에서는 주로 구조 설계, 서스펜션 시스템 및 추진을 위해 외부 원동기가 필요한지 여부를 기준으로 트레일러를 구별합니다.

유형 1: 기존의 중하중 트레일러

기존의 대형 트레일러 설계에는 로우베드(로우보이) 트레일러, 스텝 프레임 트레일러 및 전방의 대형 트랙터 유닛으로 견인되는 확장형 트레일러가 포함됩니다. 이는 유압식 및 자체 추진 대체품에 비해 비용이 저렴하고 표준 트랙터 장치와의 호환성 및 대규모 글로벌 제조 기반의 가용성으로 인해 전 세계적으로 가장 널리 사용되는 대형 운송 플랫폼입니다.

기존의 로우베드 트레일러는 2~10개 차축 라인의 차축 구성으로 제공되며, 차축 수, 차축 간격 및 구조적 빔 설계에 따라 정격 탑재량은 50톤에서 200톤 이상입니다. 대부분의 국가에서 법적 최대 차축 하중은 표준 트레일러의 경우 차축당 8~13톤입니다. 즉, 차축 데크 하중당 4톤이 있는 4축 로우베드 트레일러는 8개의 차축 지점에 중량을 분배하고 국가 규정에 따라 약 32~52톤의 총 탑재량을 달성할 수 있습니다. 더 무거운 하중의 경우 추가 액슬 라인을 추가하여 액슬 접촉 지점 수를 늘리고 액슬당 하중을 법적으로 허용되는 수준으로 줄입니다.

유형 2: 개별적으로 제어되는 차축이 있는 유압 플랫폼 트레일러

유압식 차축 라인 트레일러 또는 SPMT형 플랫폼으로도 알려진 유압식 플랫폼 트레일러는 추진 장치는 없지만 조향 장치는 장착되어 있으며 각 차축 위치에서 개별적으로 유압식으로 작동되는 서스펜션 실린더를 사용합니다. 유압 서스펜션은 두 가지 중요한 기능을 동시에 수행합니다. 즉, 노면의 불규칙성에 관계없이 화물 플랫폼의 수평을 능동적으로 맞추고, 운전자가 외부 리프팅 장비 없이 쉽게 싣고 내릴 수 있도록 전체 데크를 낮출 수 있습니다.

KTG 시리즈 유압 액슬 라인 트레일러(KTG-3, KTG-4, KTG-5, KTG-6)는 이 범주 내에서 목적에 맞게 설계된 제품 라인을 나타내며, 여러 장치를 나란히 또는 직렬로 연결하여 화물에 필요한 특정 플랫폼 치수 및 액슬 수를 달성할 수 있는 표준화된 모듈 형식으로 3~6개의 액슬 라인을 제공합니다. 이러한 모듈성은 이동마다 하중이 크게 달라지는 중공업 운송 계약을 위한 고정 구성의 기존 로우베드에 비해 유압 플랫폼 트레일러의 상업적 이점을 정의합니다.

유형 3: 자체 추진 모듈식 수송기(SPMT)

자체 추진 모듈식 운송 장치는 중량물 운송 분야에서 기술적으로 가장 진보되고 운영상 유연한 범주입니다. SPMT 자체 추진 모듈식 운송 차량은 유압식 데크, 개별 축 조향 및 온보드 동력 장치(디젤 또는 전기)를 어떤 방향으로든 이동하고 현장에서 회전하며 트랙터-트레일러 조합이 접근할 수 없는 지형을 횡단할 수 있는 모듈식 플랫폼에 통합합니다. 자체 추진 모듈형 트레일러 지정은 외부 원동력 없이 작동할 수 있는 트레일러의 능력을 강조하며, 이는 트랙터 유닛의 도로 접근이 불가능한 조선소 드라이 도크 이동, 산업 공장 전환 및 교량 설치와 같은 응용 분야에서 매우 중요합니다.

에이 modern SPMT self propelled modular transporter can carry payloads from 100 to over 100,000 tonnes when multiple modules are synchronized electronically and loaded in a grid configuration, making the SPMT the only viable transport solution for complete platform modules in offshore oil and gas construction, large refinery reactor vessels, and bridge girder installation in urban environments where all surrounding infrastructure remains in service during the lift and transport operation.

자체 추진 모듈형 운송 장치: SPMT 기술의 작동 방식

자체 추진 모듈식 운송 장치는 구조 데크 프레임, 유압 서스펜션 및 조향 시스템, 동력 및 구동 시스템, 전자 제어 및 동기화 시스템 등 4가지 엔지니어링 시스템을 단일 통합 장치에 결합합니다. 각 시스템은 SPMT가 운반하도록 설계된 극한 하중에서 안전하게 작동하려면 다른 모든 시스템과 올바르게 작동해야 합니다.

구조적 데크 및 모듈식 아키텍처

spmt 자체 추진 모듈식 운송 차량 데크는 모든 차축 위치에 동시에 하중을 분산시키는 그리드 구조의 고강도 강철로 구성됩니다. 모듈식 설계를 통해 표준 폭(일반적으로 모듈당 2.43m)의 개별 SPMT 장치를 나란히 연결하여 2.43m, 4.86m, 7.29m 또는 그 이상의 폭의 플랫폼을 만들고 끝에서 끝까지 연결하여 실용적인 길이의 플랫폼을 만들 수 있습니다. 단일 SPMT 모듈은 일반적으로 이동 방향으로 4~8개의 차축 라인을 제공하며 모듈은 특정 하중의 설치 공간과 무게에 맞게 결합됩니다.

자체 추진 모듈형 트레일러 건설에 사용되는 구조용 강철은 일반적으로 최소 항복 강도가 690 MPa(100,000 psi)인 고장력 강철이며, 데크 높이를 최대한 낮게 유지하면서 교량 및 머리 위 여유 공간 제한을 위해 데크와 화물의 결합 높이를 최소화하는 동시에 최대 하중을 전달하는 데 필요한 강도 대 중량 비율을 제공합니다.

유압 서스펜션 및 조향 시스템

SPMT 자체 추진 모듈식 운송 차량의 각 차축 위치에는 차축 위에 데크를 매달아 두는 독립적으로 제어되는 유압 실린더가 장착되어 있습니다. 유압 시스템은 모든 실린더를 개별 제어 밸브가 있는 공통 매니폴드에 연결하여 다음을 가능하게 합니다.

• 에이ctive deck leveling: 에이s the SPMT traverses uneven terrain, individual cylinders extend or retract to maintain the deck in a level orientation, protecting sensitive cargo from tilting, sliding, and structural loading from uneven support. Level tolerance is typically plus or minus 0.5 to 1.0 degree from horizontal.
• 높이 조정: 화물 전달을 위해 데크를 지면까지 낮출 수 있으며, 운송 중에 이동 높이까지 올릴 수 있습니다. 수직 이동 범위는 SPMT 모델에 따라 일반적으로 300~600mm입니다.
• 360도 차축 조향: 각 차축은 독립적으로 조향될 수 있으므로 SPMT가 어떤 방향으로든 이동하고 최소 반경으로 회전하며 데크를 회전하지 않고도 크랩 조향(측면 이동)을 실행할 수 있습니다. 이는 SPMT를 제한된 산업 현장에 고유하게 적합하게 만드는 기능입니다.

전력 및 구동 시스템

SPMT 자체 추진 모듈식 운송 차량의 동력 장치는 일반적으로 서스펜션 실린더와 휠 구동 모터에 전원을 공급하는 유압 펌프를 구동하는 디젤 엔진(또는 최신 전기 구동 모델에서는 배터리 또는 연료 전지 전원)입니다. 각 액슬 휠 위치의 구동 모터는 추진력과 제동 기능을 제공하며, 전자 제어 시스템은 모든 구동 휠의 토크 분배를 관리하여 극한 하중에서 휠 미끄러짐을 방지합니다.

현대식 SPMT 자체 추진 모듈식 운송 장치는 적재 중량, 지형 및 경로 형상에 따라 1~8km/h의 이동 속도를 달성합니다. 이는 절대적인 측면에서는 느리게 보일 수 있지만 운송되는 화물의 규모와 가치를 고려하면 적절합니다. 3km/h로 이동하는 5,000톤 규모의 해양 플랫폼 모듈은 라인 속도에서 완전히 적재된 화물 열차에 해당하는 운동 에너지를 전달하며, SPMT 운송의 제어된 저속은 성능 제한이 아니라 안전에 중요한 설계 매개변수입니다.

KTG 유압 액슬 라인 트레일러: 전체 사양 가이드

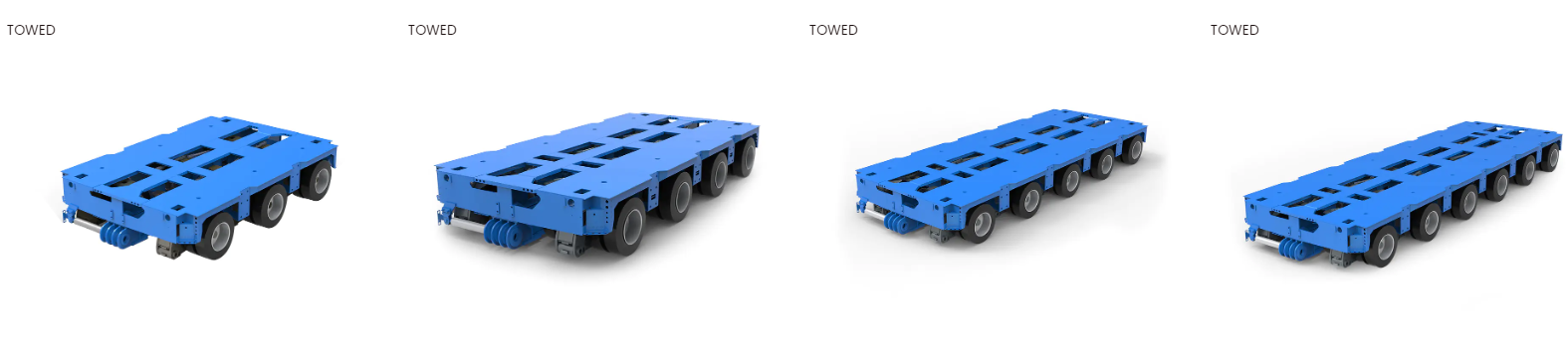

KTG 시리즈 유압 액슬 라인 트레일러는 트레일러 장치당 3, 4, 5 및 6 액슬 라인에 해당하는 4가지 표준 구성을 갖춘 중공업 운송 분야용으로 설계된 제품군을 나타냅니다. 각 KTG 구성은 다양한 탑재량, 데크 길이 및 축중 분포 프로필을 제공하므로 이 시리즈는 대형 변압기 및 압력 용기부터 해양 장비 모듈 및 항만 기계에 이르기까지 광범위한 중량물 운송 시나리오에 적용할 수 있습니다.

KTG-3 3축 유압축 라인 트레일러: 사양 및 용도

는 KTG-3 유압 액슬 라인 트레일러(3축 포함) KTG 시리즈 중 가장 콤팩트한 구성으로, 3축 설치 공간에 맞는 화물에 적합한 플랫폼을 제공하며 기존 트레일러가 제공할 수 없는 화물 보호 또는 데크 레벨링 기능을 위한 유압 서스펜션이 필요합니다.

• 에이xle configuration: 3개 라인의 유압 액슬, 구성에 따라 액슬 라인당 2개 또는 4개의 휠이 있으며 총 6~12개의 휠 접촉 지점을 제공합니다.
• 페이로드 용량: 타이어 사양과 도로 표면 상태에 따라 일반적으로 총 플랫폼 탑재량은 60~90톤입니다.
• 데크 크기: 표준 데크 폭 2.43~3.0m, 데크 길이는 3축 모듈 길이와 일치합니다.
• 유압 서스펜션 이동: 적재 및 운송 높이 최적화를 위한 300~500mm 수직 조정 범위.
• 최고의 애플리케이션: 부하가 3축 용량 범위 내에 있는 변압기, 소형 압력 용기, 산업 기계, 발전기 세트 및 군사 장비 운송.

KTG-4 4축 유압축 라인 트레일러: 사양 및 용도

는 KTG-4 유압 액슬 라인 트레일러(4축 포함) KTG-3 플랫폼에 하나의 차축 라인을 추가하여 탑재량 용량을 비례적으로 늘리고 더 긴 접촉 영역에 하중을 분산시켜 민감한 도로 표면과 교량 구조물의 점 하중을 줄입니다.

• 에이xle configuration: 4개 라인의 유압 액슬로 총 8~16개의 휠 접촉 지점을 제공합니다.
• 페이로드 용량: 일반적으로 표준 도로 운송 구성의 경우 총 플랫폼 탑재량은 80~120톤입니다.
• 에이xle load per line: 에이pproximately 20 to 30 tonnes per axle line depending on total payload, within the permissible limits for heavy haul permits in most Middle East jurisdictions.
• 최고의 애플리케이션: 중전력 변압기(50~100톤 범위), 석유화학 선박, 건설 장비(대형 굴착기, 붐 없는 크레인), 항만 처리 기계.
• 커플링 기능: 는 KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

KTG-5 5축 유압축 라인 트레일러: 사양 및 용도

는 KTG-5 유압 액슬 라인 트레일러(5축 포함) KTG 시리즈의 중간급 용량을 제공하여 4축 구성에 비해 상당한 탑재량 증가를 제공하는 동시에 중동 및 전 세계의 인프라 및 에너지 프로젝트에 대한 대부분의 중량물 운반 경로 측량의 운영 제약 조건을 유지합니다.

• 에이xle configuration: 5개 라인의 유압 액슬, 10~20개의 휠 접점 제공.
• 페이로드 용량: 일반적으로 총 플랫폼 탑재량은 100~160톤입니다.
• 총 차량 중량: 원동기와 트레일러 중량을 사용하면 총 차량 조합 중량(GCVW)이 180~250톤에 이르므로 특별 운송 허가가 필요하고 대부분의 관할권에서 경로 강화 또는 호위가 필요한 경우가 많습니다.
• 데크 레벨링 정밀도: 유압 제어 장치는 5개의 모든 차축 위치에서 데크 레벨을 ±0.5도 이내로 유지하여 변압기 및 정밀 산업 장비와 같은 민감한 화물을 기울임으로 인한 구조적 또는 전기적 손상으로부터 보호합니다.
• 최고의 애플리케이션: 대형 전력 변압기(100~150톤 범위), 중형 원자로 용기, 교량 거더, 해양 모듈 구성 요소 및 광산 장비 이전.

KTG-6 6축 유압축 라인 트레일러: 사양 및 용도

는 KTG-6 유압 액슬 라인 트레일러(6축 포함) KTG 시리즈 중 가장 무거운 단일 장치 구성으로, 표준 형식 모듈에서 해당 범위의 최대 차축 수와 탑재량을 제공합니다. 6축 구성은 전체 SPMT 자체 추진 모듈식 운송 장치 기능이 필요하지 않고 도로 ​​인프라에서 운송되어야 하는 150~200톤 범위의 가장 무거운 단일 리프트 하중에 적합합니다.

• 에이xle configuration: 6개 라인의 유압 액슬, 트윈 타이어 또는 슈퍼 싱글 타이어 구성에 따라 12~24개의 휠 접촉 지점을 제공합니다.
• 페이로드 용량: 표준 구성의 경우 일반적으로 총 플랫폼 탑재량은 150~250톤입니다.
• 에이xle load management: 는 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• 다중 장치 커플링: 여러 개의 KTG-6 장치를 직렬로 연결하여 교량 거더, 풍력 터빈 타워 및 길이가 50m를 초과하는 파이프라인 섹션과 같은 매우 긴 하중을 위한 확장된 플랫폼을 만들 수 있습니다.
• 최고의 애플리케이션: 150톤 이상의 초대형 변압기 및 원자로, 중공업 모듈, 석유 및 가스 플랜트 구성 요소, 항만 환경의 해양 물류, 대규모 토목 인프라 요소.

KTG 시리즈 비교표

중동 대형 운송업체: 시장 요구 사항 및 운영 조건

는 중동 헤비 듀티 운송업체 시장은 지역의 에너지, 석유화학, 인프라 개발 프로그램의 규모에 따라 독특한 특성을 갖고 있습니다. 사우디아라비아, UAE, 카타르, 쿠웨이트, 오만, 바레인은 정유소 확장, LNG 시설 개발, 발전 업그레이드 및 탁월한 규모의 도시 기반 시설 프로그램 전반에 걸쳐 진행 중인 대규모 프로젝트 건설에 힘입어 전 세계적으로 1인당 중량 화물 운송 수요가 가장 많이 집중된 지역 중 하나입니다.

중동 대형 화물 운송 요구 사항을 정의하는 요소

• 극한 주변 온도: 에이mbient temperatures in the Gulf region regularly exceed 45 degrees Celsius in summer months, which significantly affects hydraulic oil viscosity, tyre heat buildup, and engine cooling requirements for Middle East Heavy Duty Transporter operations. Hydraulic systems for Middle East Heavy Duty Transporter use must be specified with synthetic high-temperature hydraulic oils and oversized cooling systems that maintain operating viscosity within specification at 45 to 50 degree ambient conditions. Standard hydraulic oils rated for European ambient temperatures will thin beyond their effective viscosity range in peak Gulf summer conditions, causing reduced hydraulic pressure and potentially catastrophic loss of load control.
• 모래 및 먼지 유입 방지: 걸프 사막 환경에서 바람에 날린 모래 입자는 극도로 미세하고 마모성이 있어 온대 기후 작업에서는 발생하지 않는 속도로 밀봉되지 않은 베어링, 유압 연결 및 전기 시스템을 관통합니다. 중동 Heavy Duty Transporter 사양에는 IP65 이상의 정격 전기 인클로저, 밀봉된 유압 연결 및 모든 차축 피벗 지점에 밀봉된 유지 관리가 필요 없는 베어링이 포함되어야 합니다. 보호되지 않은 기존 베어링 배열은 먼지가 많은 걸프 환경에서 수년이 아닌 수개월 단위로 측정되는 빈번한 교체 간격이 필요합니다.
• 도로 품질 변화: 중동 대형 화물 운송 경로는 포장 품질이 뛰어난 프리미엄 다차선 고속도로부터 비포장 산업 진입 도로, 항구 터미널 고정 스탠드, 건설 현장과 가장 가까운 공공 도로를 연결하는 사막 선로 구간까지 다양합니다. KTG 시리즈 트레일러와 SPMT 플랫폼의 유압 서스펜션은 기존 고정 서스펜션 트레일러에 위험한 동적 하중을 생성할 수 있는 표면 불규칙성을 적극적으로 보상하기 때문에 이러한 작동 환경에서 특히 중요합니다.
• 대규모 단일 리프트 운송 수요: 는 Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• 항구에서 현장까지의 물류: 중동으로 들어오는 많은 중량화물은 제벨알리(UAE), 담맘 킹압둘아지즈항(사우디아라비아), 소하르항(오만), 하마드항(카타르) 등 주요 항구를 통해 들어온다. 항구 하역부터 프로젝트 현장까지의 중량물 운송 체인에는 항만 환경(도로 접근이 제한된 곳) 내 SPMT 작업과 여정의 도로 부분에 KTG 플랫폼 트레일러를 사용한 기존 도로 운송이 모두 포함되는 경우가 많습니다.

중동 세미트레일러: 표준 상업용 운송 백본

는 Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

는 Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. 이 임계값은 표준 중동 세미트레일러 작업과 전문 KTG 또는 SPMT 장비 및 해당 엔지니어링 분석, 경로 조사 및 허가 신청이 필요한 대형 화물 운송 작업 간의 상업적 경계입니다.

SPMT 대 KTG 유압 트레일러: 프로젝트에 적합한 장비 선택

는 decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

SPMT 자체 추진 모듈형 운송 장치를 선택해야 하는 경우

• 트랙터-트레일러 조합이 조종할 수 없는 제한된 현장 접근: SPMT 장치는 크랩 조향, 적재물 회전, 기존 트레일러-프라임 무버 조합이 탐색할 수 없는 간격을 통과할 수 있습니다. 조선소 드라이 도크 선적, 해양 상부에 모듈 위치 지정, 운영상 활성 산업 시설에 장비 배치 등은 모두 일반적으로 SPMT 기능이 필요합니다.
• 500톤 이상의 하중 단일 리프트: 대형 구성으로 결합된 KTG 트레일러는 이론적으로 매우 높은 총 하중을 처리할 수 있지만, 단일 원동기를 사용하는 초대형 다중 유닛 KTG 배열의 운영 관리는 약 500톤 이상으로 실질적으로 복잡해집니다. 이 무게 이상에서는 각 모듈 위치에 추진 장치가 통합된 SPMT 플랫폼이 보다 제어 가능한 부하 관리와 보다 정확한 위치 지정 기능을 제공합니다.
• 부동 구조물과 고정 구조물 간 이동(로드인/로드아웃): 는 self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

KTG 유압 액슬 라인 트레일러를 선택해야 하는 경우

• 5km 이상의 거리를 통한 도로 운송: SPMT 자체 추진 모듈식 운송 차량은 1~8km/h의 속도로 이동하며 장거리 도로 이동에는 적합하지 않습니다. 원동기가 끄는 KTG 유압 액슬 라인 트레일러는 허가 조건에 적합한 도로 속도(일반적으로 중량물 이동의 경우 15~40km/h)로 이동할 수 있으므로 의미 있는 도로 거리에 있는 항구, 철도 터미널 및 프로젝트 현장 간 운송에 적합한 선택입니다.
• 도로 운송이 필요한 60~250톤의 화물: 는 KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• 운송 빈도가 높고 단일 이동 중량이 중간인 프로젝트: 이동당 80~150톤의 산업용 장비를 반복적으로 운송하는 경우(예: 정기적인 공장 전환 이동, 광산 장비 재배치 또는 반복적인 전력 변압기 교체) KTG-4 또는 KTG-5 트레일러는 SPMT 임대에 비해 일일 운영 비용이 낮기 때문에 여러 이동에 비해 더 유리하게 상각되기 때문에 가장 비용 효율적인 솔루션을 제공합니다.

SPMT 대 KTG: 결정 기준 비교

대형 트레일러 운송을 위한 경로 조사, 허가 및 구조 엔지니어링

다음과 관련된 모든 중량물 운송 이동 헤비듀티 트레일러 법적 차량 총 중량 제한을 초과하려면 경로 측량, 허가 신청, 경우에 따라 제안된 경로를 따라 교량, 암거 및 도로 표면의 임시 강화를 포함하는 구조화된 운송 전 엔지니어링 프로세스가 필요합니다. 이 프로세스는 관료적 오버헤드가 아니라 진정한 안전 및 책임 관리 요구 사항입니다. 200톤 하중 미만에서 고장나는 과적 교량은 어떤 운송 보험도 완전히 보장하지 않는 결과를 초래합니다.

KTG 및 SPMT Transport에 대한 경로 조사 요구 사항

KTG 또는 SPMT 장비를 사용하는 중량 화물 운송에 대한 경로 조사에서는 다음을 문서화하고 평가해야 합니다.

• 교량 용량: 제안된 경로의 모든 교량은 제안된 총 차량 조합 중량 및 축중 구성과의 호환성을 평가해야 합니다. 원본 설계 도면, 현재 구조 상태 검사 보고서, 교통 하중 이력이 필수 입력 사항입니다. 중동 노선의 경우 많은 교량은 원래 1970년대와 1980년대 유럽 또는 미국의 고속도로 적재 표준에 따라 설계되었으며 특정 중량 화물 차량 구성에서 실제 남은 용량을 확인하려면 독립적인 구조 엔지니어링 분석이 필요합니다.
• 머리 위 정리: 에이ll overhead obstructions including power lines, telecommunications cables, bridge soffits, and signage gantries must be identified and their clearance verified against the transport height of the cargo plus trailer deck. For transformers and reactor vessels with heights above 5 metres on deck, overhead electrical lines at 11 kV and 33 kV may require temporary de-energization and physical raising before the transport movement can proceed.
• 도로 폭 및 회전 반경: 는 swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• 포장 상태 및 지지력: 연약하거나 손상된 노면에는 영구적인 포장 손상을 방지하고 연약한 지면에서 차량 안정성 손실을 방지하기 위해 임시 강철판 주행 트랙, 지반 개선 또는 경로 이탈이 필요할 수 있습니다. 이는 특히 최근 등급이 매겨진 사막 지형을 통과하는 중동 현장 접근 도로와 관련이 있습니다.

자주 묻는 질문

1. 대형 트레일러란 무엇이며 표준 상업용 트레일러와 어떻게 다릅니까?

헤비듀티 트레일러는 대형, 중량 초과 또는 구조적으로 민감한 화물의 안전한 운송을 위한 특수 구조, 서스펜션 및 조향 시스템을 갖춘 표준 상업용 화물 트레일러의 탑재량 용량을 초과하는 화물(일반적으로 탑재량 40톤 이상)을 위해 특별히 설계된 운송 플랫폼입니다. 표준 상업용 트레일러(플랫베드, 커튼사이더, 냉장 장치)는 대부분의 시장에서 최대 24~28톤의 적재량에 맞게 설계되었으며 기존 판 스프링 또는 에어 서스펜션을 사용하고 표준 5륜 트랙터 장치에 연결됩니다. 헤비 듀티 트레일러는 하중 분산을 위해 고강도 강철 구조, 유압 서스펜션, 다중 축 구성을 사용하며 법적 중량 제한을 초과하는 모든 운송 이동에 대해 특별 허가가 필요한 경우가 많습니다.

2. 중량물 운송에 사용되는 세 가지 유형의 트레일러는 무엇입니까?

는 three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. 자체 추진 모듈식 운송 장치는 어떻게 작동합니까?

spmt 자체 추진 모듈식 운송 차량은 각 차축 위치에서 독립적으로 제어되는 유압 서스펜션 실린더(지형에 관계없이 데크를 수평으로 유지하고 하중을 균등하게 전달), 추진 및 제동을 제공하는 개별 유압식 휠 구동 모터, 모든 방향으로 이동할 수 있는 모든 차축 그룹의 360도 차축 조향, 여러 결합 모듈에서 모든 유압 및 구동 기능을 조정하는 전자 동기화 시스템을 통합하여 작동합니다. 그 결과 운송 이동 전반에 걸쳐 민감한 화물이 기울어지거나 충격이 가해지지 않도록 보호하면서 밀리미터 단위의 위치 정밀도로 매우 무거운 화물을 운반할 수 있는 플랫폼이 탄생했습니다.

4. 중동의 Heavy Duty Transporter 운영이 유럽이나 북미의 중량 화물 운송과 다른 점은 무엇입니까?

중동 Heavy Duty Transporter 운영은 극한의 주변 온도 요구 사항(고온 유압 오일 및 확장된 냉각 시스템이 필요한 주변 온도 최대 50도), 모래 및 먼지 유입 보호 요구 사항(모든 전기 및 유압 구성 요소에 대해 IP65 이상), 걸프만의 에너지 부문 프로젝트 파이프라인에 의해 구동되는 탁월한 개별 화물 중량 규모, 단일 프로젝트 물류 체인 내에서 항만 기반 SPMT 운영과 도로 기반 KTG 트레일러 운송의 빈번한 조합 등에서 온대 기후 대형 화물 운송과 다릅니다. 걸프만 조건에 맞게 특별히 구성되지 않은 장비는 중동의 여름철 최고 조건에서 작동할 때 유압, 전기 및 기계 시스템의 조기 고장을 경험하게 됩니다.

5. KTG-6 유압 액슬 라인 트레일러의 최대 탑재량은 얼마입니까?

는 KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. KTG 유압 액슬 라인 트레일러를 작동하려면 특별 허가가 필요합니까?

예, 전 세계 거의 모든 관할 구역에서 표준 법적 최대 총 차량 중량(국가에 따라 일반적으로 40~65톤)을 초과하는 모든 차량 조합은 공공 도로에서 이동하기 전에 특별 운송 허가가 필요합니다. 상당한 하중을 운반하는 KTG-3 이상의 차축 구성을 갖춘 KTG 트레일러의 경우 대부분의 시장에서 허가가 필요합니다. 허가 절차에서는 일반적으로 이동이 시작되기 전에 관련 고속도로 및 교통 당국의 승인을 받아 차량 사양, 경로 조사 문서, 교량 평가 보고서 및 제안된 운송 일정을 제출해야 합니다. 중동 지역에서는 각 국가의 교통부에서 허가를 발급합니다.

7. 모든 중량물 운송 작업에 SPMT 대신 KTG 유압 트레일러를 사용할 수 있습니까?

아니요, KTG 유압 액슬 라인 트레일러는 모든 중량 화물 운송 분야에서 SPMT 자체 추진 모듈식 운송 장치를 대체할 수 없습니다. SPMT에 비해 KTG 트레일러의 주요 제한 사항은 추진을 위한 외부 원동기(제한된 장소에서의 접근을 제한함), 기존 트레일러 스티어링 엔벨로프(크랩 스티어링 및 내부 회전을 방지함) 및 약 500톤 이상의 단일 리프트 이동을 위한 더 낮은 최대 실제 탑재량에 대한 요구 사항입니다. SPMT는 특히 항구에서의 로드인 및 로드아웃 작업, 제한된 산업 현장 포지셔닝 및 운송 플랫폼이 트랙터-트레일러 조합이 불가능한 방향이나 간격을 통해 이동해야 하는 모든 응용 분야에 필요합니다.

8. 자체 추진 모듈형 운송 차량과 자체 추진 모듈형 트레일러의 차이점은 무엇입니까?

는 terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. 중동 지역 변압기 운송에 있어서 KTG-5는 KTG-6과 어떻게 비교됩니까?

중동의 전력 변압기 운송의 경우, 5축 KTG-5 유압 액슬 라인 트레일러와 6축 KTG-6 유압 액슬 라인 트레일러 중에서 선택하는 것은 변압기 중량과 특정 운송 경로에 적용되는 액슬 하중 제한에 따라 달라집니다. 100~150톤 범위의 변압기는 일반적으로 KTG-5 기능 내에 있는 반면, 150톤 이상의 변압기에는 KTG-6 용량 또는 직렬 결합 구성이 필요합니다. 100~250톤 범위의 중동 전력 인프라 프로젝트에서 가장 일반적인 대형 그리드 변압기 중량의 경우 KTG-5는 더 가벼운 장치를 담당하고 KTG-6은 가장 무거운 장치를 처리하므로 두 가지 모두 에너지 부문 물류를 위한 완전한 중동 Heavy Duty Transporter 차량의 필수 부분이 됩니다.

10. 대형 트레일러에 사용되는 구조용 강철은 무엇이며 이것이 중요한 이유는 무엇입니까?

KTG 시리즈 및 SPMT 플랫폼을 포함한 대형 트레일러는 최소 항복 강도가 일반적으로 460MPa ~ 690MPa인 고강도 구조용 강철을 사용합니다(기존 트레일러의 표준 구조용 강철은 235MPa ~ 355MPa에 비해). 이 고강도 강철을 사용하면 트레일러 구조가 데크 두께와 전체 중량 내에서 극한의 하중을 견딜 수 있어 트레일러 자체 자체 중량을 실제로 달성 가능한 한 낮게 유지하고 주어진 총 차량 중량 한도 내에서 트레일러가 운반할 수 있는 순 탑재하중을 최대화할 수 있습니다. 중동 작업의 경우 강철 사양은 높은 서비스 온도도 고려해야 합니다. 표준 구조용 강철은 강철 데크가 화물이나 그늘 없이 직사광선에 노출될 때 주변 온도가 높은 사막 환경에서 발생할 수 있는 섭씨 100도 이상의 지속 온도에서 항복 강도가 약간 감소할 수 있습니다.
